粉末冶金齿轮技术要求：从微观晶粒到宏观性能的全维度解析
随着工业 4.0 的推进，粉末冶金（Powder Metallurgy, PM）技术因其独特的优点——结合了金属加工与粉末材料的结合，正迅速成为高端变速箱、新能源汽车驱动系统及精密仪器中候选材料。然而，粉末冶金齿轮竞争力并不仅在于其“粉末”属性，更在于其作为非平衡态材料所表现出的优异力学性能与尺寸稳定性。本文将深入探讨粉末冶金齿轮的技术要求，涵盖组织调控、力学性能、加工精度及寿命预测等多个维度。
核心定义与材料优势

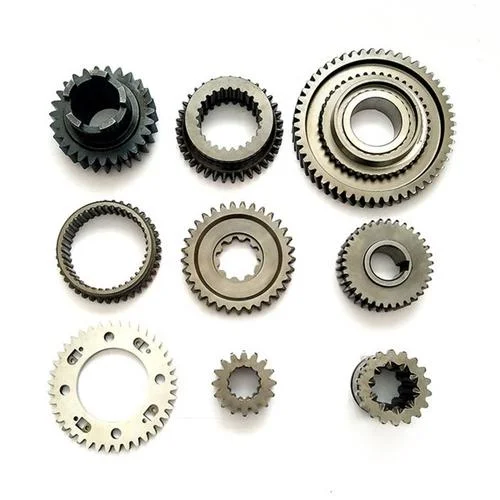

粉末冶金齿轮是指由金属粉末经成型、烧结而成的齿轮，其材料多为铁基合金（如铁镍合金 FeNi、铁铝合金 FeAl、铁硼合金 FeB 等）。与传统铸造齿轮相比，粉末冶金齿轮具有以下显著特征：
1. 超细晶粒组织：通过控制烧结温度和冷却速率，可得到粒径为 10-50 微米的超细晶粒组织。
2. 无晶界缺陷：相比传统铸造，PM 齿轮内部晶粒尺寸更均匀，减少了晶界处的应力集中源。
3. 优异的耐磨性与抗疲劳性：致密的晶粒结构大大提高了材料的抗疲劳寿命。
关键技术要求体系
要实现高性能粉末冶金齿轮，需从材料微观组织到齿轮几何尺寸建立严格的技术要求体系。
材料组织与微观结构要求
这是粉末冶金齿轮的灵魂所在。材料必须具备高致密度、均匀晶粒和小尺寸晶界。
| 技术指标项 | 具体数值/范围 | 技术备注 |
|---|---|---|
| 致密度 | ≥ 99.5% | 影响传动效率与润滑条件 |
| 晶粒尺寸 | ≤ 20 μm (目标值≤ 10 μm) | 晶粒越小，强度越高，但需平衡耐磨性 |
| 晶界面积 | < 10 m²/kg | 衡量材料纯净度与组织均匀性指标 |
| 孔隙率 | < 0.5% | 直接影响齿轮的疲劳寿命 |
| 化学成分均匀性 | 偏差 < 0.5% | 确保各齿面性能一致性 |
力学性能要求
齿轮的主要功能是传递运动和动力，因此其强度、硬度、韧性和疲劳极限必须满足严苛标准。
| 力学性能指标 | 目标值 (示例：Fe-Ni 合金) | 意义说明 |
|---|---|---|
| 抗拉强度 | ≥ 800 MPa | 抵抗过载断裂的能力 |
| 屈服强度 | ≥ 500 MPa | 决定齿轮在交变载荷下的变形量 |
| 硬度 | HRC 55-65 | 耐磨性和接触强度的综合体现 |
| 疲劳极限 | ≥ 500 MPa (循环载荷) | 齿轮在长期振动下不发生塑性变形的能力 |
| 冲击韧性 | ≥ 30 J (常温) | 防止裂纹扩展的韧性储备 |
加工精度与几何要求
粉末冶金齿轮采用机加工或激光加工，精度要求极高。
| 加工精度等级 | 齿面粗糙度 (Ra) | 齿距偏差 | 径向跳动 | 齿向偏差 | 说明 |
|---|---|---|---|---|---|
| 精密传动型 | Ra 0.4 - 0.8 | ± 0.02 mm | < 0.01 mm | ± 0.01 mm | 适用于重载高速场合 |
| 常规重型型 | Ra 1.0 - 1.6 | ± 0.05 mm | < 0.05 mm | ± 0.03 mm | 适用于中型重载 |
| 经济型型 | Ra 2.0 - 2.5 | ± 0.10 mm | < 0.10 mm | ± 0.05 mm | 适用于普通传动 |
热处理工艺要求
热处理是控制性能环节，常见的工艺包括淬火、回火、渗碳等。
热处理温度范围：在 850℃ - 950℃之间进行奥氏体化。
保温时间：根据晶粒细化效果，需精确控制（如 1-2 小时），以保证晶粒完全重结晶。
回火温度：淬火后需开展退火或回火，以消除应力并稳定组织，一般控制在 600℃ - 700℃。
介质选择：气体淬火或真空热处理，以避免杂质偏析。
影响性能工艺参数
除了上面这些技术指标，以下工艺参数的波动极大会导致齿轮性能大幅下降：
烧结温度与保温时间：温度过高会导致晶粒粗大，温度过低则致密度不足。
冷却速率：快速冷却有利于细化晶粒，但需平衡表面质量。
粉末配比与分散度：粉末的粒径分布和分散均匀性直接影响烧结后的孔隙率和组织一致性。
刀具与刀具几何参数：对于机加工齿轮，刀具刃磨状态直接影响齿面的光洁度和形位公差。
打个
粉末冶金齿轮技术正处于从“材料优化”向“工艺精细化”跨越时期。随着智能制造技术，经过AI 预测烧结工艺窗口、在线质量检测以及数字化加工，粉末冶金齿轮的性能上限正在被不断突破。
未来趋势将聚焦于：
1. 超精细结构的进一步探索，实现纳米晶粒组织。
2. 增材制造（3D 打印）在粉末冶金齿轮中的应用，实现复杂流道结构的快速成型。
3. 多材料复合结构（如基体 + 陶瓷/金属复合材料）的集成，以解决极端工况下的失效难题。
对于工程师与应用者而言，唯有严格把控上面这些技术要求，结合先进的工艺控制手段，才能真正发挥粉末冶金齿轮在高端领域的巨大潜力。
